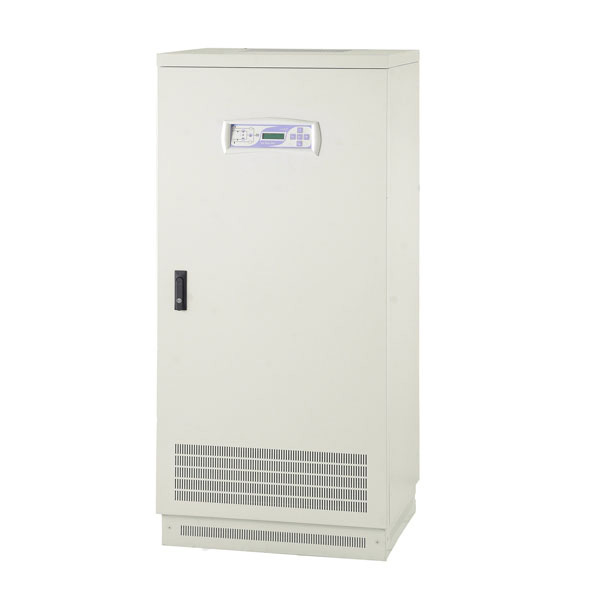

Frekans Konvertörü
Frekans Konvertörü
Gerçek On-Line “Double Conversion” Teknoloji
DSP Kontrollü, IGBT Doğrultuculu Frekans Konvertörü
3 Faz Giriş / 3 Faz Çıkış 10 – 300 kVA
3 Faz Giriş / 1 Faz Çıkış 10 – 30 kVA
Gerçek On-Line “Double Conversion” Teknoloji
DSP Kontrollü, IGBT Doğrultuculu Frekans Konvertörü
3 Faz Giriş / 3 Faz Çıkış 10 – 300 kVA
3 Faz Giriş / 1 Faz Çıkış 10 – 30 kVA
- IGBT doğrultucu
- IGBT Inverter
- DSP kontrollü işlemci
- Aktif giriş güç faktörü düzeltmesi, PFC ( PF 0,99 )
- Aktif harmonik düzeltmesi ( THDI <= %4 )
- Geniş giriş gerilim aralığı
- İstek halinde akü bağlayarak giriş kesilse bile çıkıştan enerji temini ( Opsiyon )
- Akıllı akü şarj sistemi
- Arttırılabilir akü besleme süresi
- Galvanik izolasyon ve özel voltaj uygulama opsiyonları
- Bilgisayar ve network sistemleri ile haberleşme imkanı ( SNMP )
- Düşük kurulum ve işletim maliyeti
MODEL |
Frekans Konvertörü |
|||||||||||
| Çıkış Gücü (kVA) | 10 | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 300 |
| Aktif Güç (kW) | 8 | 12 | 16 | 24 | 32 | 48 | 64 | 80 | 96 | 128 | 160 | 240 |
| Çıkış Güç Faktörü | 0.8 | |||||||||||
|
GİRİŞ |
||||||||||||
| Faz Sayısı | 3F+N+PE (Nötrsüz) | |||||||||||
| Nominal Gerilim | 380V - 400V - 415V | |||||||||||
| Gerilim Toleransı | (%100 yükte) -%15 +%27 | |||||||||||
| Gerilim Toleransı | (%64 yükte)-%45 +%27 | |||||||||||
| Gerilim Toleransı | (%42 yükte)-%64 +%27 | |||||||||||
| Nominal Frekans | 50 Hz veya 60 Hz | |||||||||||
| Frekans Toleransı | 45-65 Hz | |||||||||||
| Giriş Akım THD* | <=%4 | |||||||||||
| Giriş Güç Faktörü | 0.99 | |||||||||||
|
ÇIKIŞ |
||||||||||||
| Faz Sayısı | 3F+N+PE (Nötrsüz) | |||||||||||
| Nominal Gerilim | 380V/400V/415V (İsteğe bağlı 115 V) | |||||||||||
| Gerilim Regülasyonu | <%1 | |||||||||||
| Gerilim THD | <%3 | |||||||||||
| Crest Faktörü | 03:01 | |||||||||||
| Frekans (Hz) | 50 Hz veya 60 Hz (İsteğe bağlı 200Hz / 400Hz) | |||||||||||
| Frekans Toleransı | ± %0.01 | |||||||||||
| Aşırı Yük | %125 yükte 10 dakika, %150 yükte 1 dakika | |||||||||||
| Verim* | >=%94 | |||||||||||
|
AKÜ (Opsiyon) |
||||||||||||
| Tip | Bakımsız Kuru Tip | |||||||||||
| Akü Koruması | Derin Deşarj Koruması, Isı Kompanzasyonlu Akü Şarjı | |||||||||||
| Akü Testi | Standart (Otomatik ve Manuel) | |||||||||||
HABERLEŞME |
||||||||||||
| Arayüz | RS232&RS485 | |||||||||||
| Kuru Kontak | Çıkış Hatası, Şebeke Kesik, Akü Düşük | |||||||||||
| Diğer | EPO (Acil Kapatma Butonu), Jeneratör Arayüzü | |||||||||||
ÇEVRESEL KOŞULLAR |
||||||||||||
| Depolama Sıcaklık | -25°C - +55°C (15-40°C uzun akü ömrü için tavsiye edilen sıcaklık | |||||||||||
| Çalışma Sıcaklık | 0-40 °C (20-25 °C uzun akü ömrü için tavsiye edilen sıcaklık ) | |||||||||||
| Nemlilik | 0-%95 (yoğuşma olmadan) | |||||||||||
| Çalışma Yüksekliği | 1000 m | |||||||||||
| Koruma Sınıfı | IP20 | |||||||||||
| Standartlar | EN 60950, EN 62040-1-1, EN 62040-2, EN 62040-3 (VFI-SS-111) | |||||||||||
| EN 50091-1-1, EN 50091-2, EN 50091-3, EN 55022 | ||||||||||||
| Boyutlar GxDxY (cm) | 40x78x107 | 52x90x130 | 52x95x130 | 64x98x140 | 77x76x168 | 96x87x106 | ||||||
| Ağırlık (kg) | 102 | 110 | 240 | 242 | 260 | 295 | 330 | 430 | 460 | 500 | ||
| Ürün Sertifikası | CE,TSEK,ISO 9000, ISO 14001, SONCAP, GOST-R |
